您此刻的地位：首页 >> 产品中心 >> 经典轻触开关 >> 瓦力游戏 4×4 铜头 方盖
  • 商品名称： 瓦力游戏 4×4 铜头 方盖
  • 商品编号： 1TS001G
  • 材质： 底座（材质：PPA）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag/磷铜-Ag），按钮 (材质：PA66)、盖板（材质：不锈钢）
  • 合用领域： 门禁设备按键、数显卡尺按键、车载音响设备、路由器复位键

丨瓦力游戏精密

是高端移动终端轻触开关出产商 。

SINCE 2005，国度级高新技术企业 。

瓦力游戏开关全数零部件均为自造 。

产品实现了全自动化出产：

确保高产能、高品质、高效能、低成本 。

以2×4轻触开关为例，逐日产能1300K 。

瓦力游戏是中高端开关品牌的弹片供给商 。

弹片是开关手赣注力度、寿命的保障 。

瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品

瓦力游戏| 首页 -瓦力出品,必属精品4*4铜头轻触开关规格书PDF下载

项目 内容 内容
订货产品号 1TS001G 1TS001G
型号 1TS001G 1TS001G
类型 1TS001 1TS001

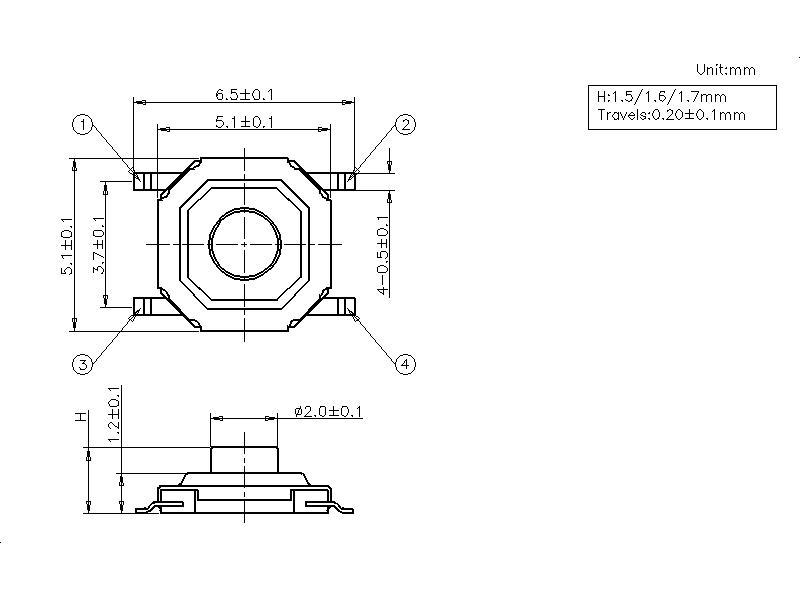

表观尺寸 (LxW) (mm) 5.2mm×5.2mm 5.2mm×5.2mm
表观尺寸 (H) (mm) 1.5/1.6/1.7±0.1mm 1.5/1.6/1.7±0.1mm
离装置面高度 (mm) 1.5/1.6/1.7±0.1mm 1.5/1.6/1.7±0.1mm
操作步骤 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 160gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用寿命 10万次 10万次
使用温度领域 –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 4000PCS/盘 4000PCS/盘
2000PCS/袋 2000PCS/袋
包装箱容量

瓦力游戏| 首页 -瓦力出品,必属精品

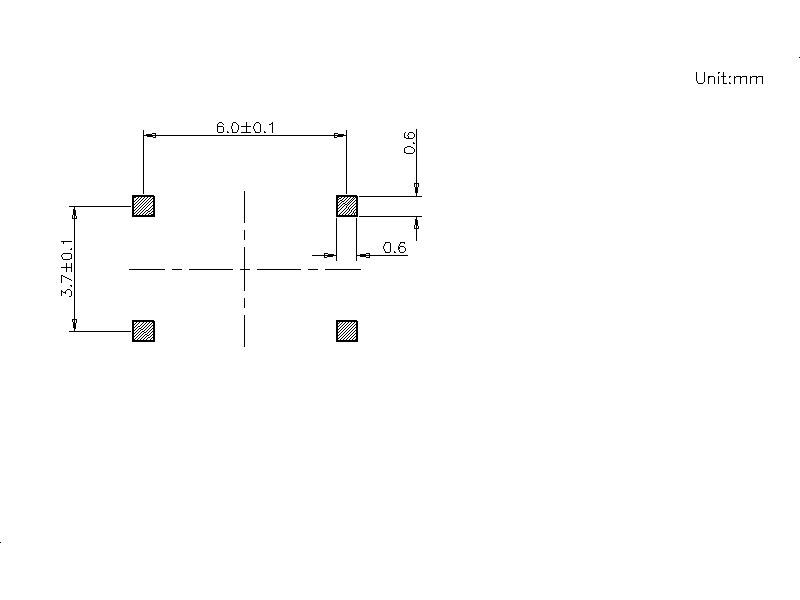

焊接图：

瓦力游戏| 首页 -瓦力出品,必属精品

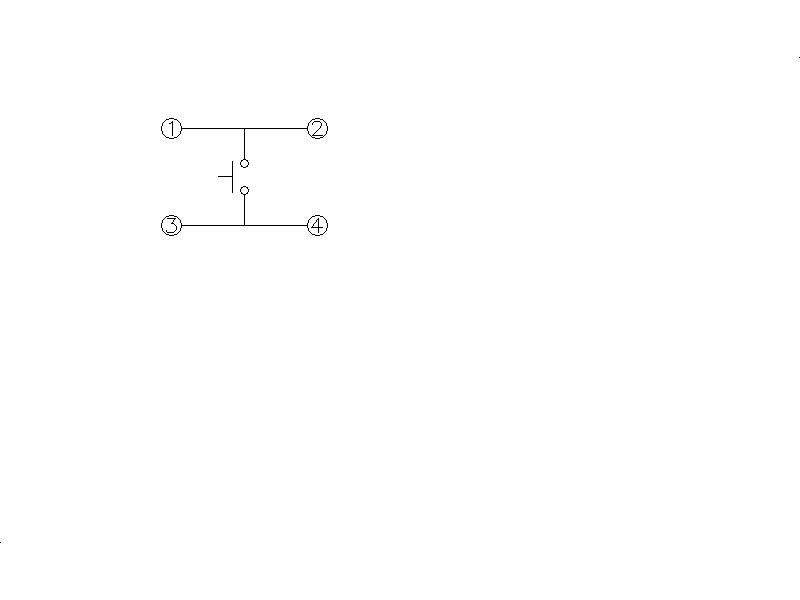

电路图：
