您此刻的地位：首页 >> 产品中心 >> 3×6 轻触开关 >> 瓦力游戏 3*6 轻触开关 红头2.5
  • 商品名称： 瓦力游戏 3*6 轻触开关 红头2.5
  • 商品编号： 1TS002E
  • 材质： 底座（材质：LCP/PA46）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag），按钮 (材质：LCP/PA46)、盖板（材质：不锈钢-镀锡）
  • 合用领域： 门禁设备按键、数显卡尺按键、路由器复位键、高档玩具

1、主题零件弹片为自造，全数零部件均为厂内自造，都是全自动化出产，全过程节造；

2、产品的力度、手感能够凭据客户要求随时能够进行调整；

3、因所有部件都为自造，品质跟交期能够有保险，价值方面也拥有肯定优势；

4、每颗产品均全检. 全检内容含产品表观,操作力,手感及导通职能;

5、选取自动机组装制品, 在品质不变性及产能爬坡方面有显著优势。

瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品

瓦力游戏| 首页 -瓦力出品,必属精品3*6 轻触开关插脚PDF下载

项目 瓦力游戏内容 瓦力游戏内容
订货产品号 1TS002E-2500-2500 1TS002E-2500-2501
型号 1TS002E 1TS002E
  3×6×2.5红头开关不贴膜 3×6×2.5红头开关贴膜
类型 1TS002 1TS002
表观尺寸 (LxW) (mm) 6.1mm×3.7mm 6.1mm×3.7mm
表观尺寸 (H) (mm) 2.5±0.1mm 2.5±0.1mm
离装置面高度 (mm) 2.5±0.1mm 2.5±0.1mm
操作步骤 正压型 正压型
焊接对应 回流焊 回流焊
实装型 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 250gf 250gf
行程种类 短行程 短行程
行程 (mm) 0.25±0.1mm 0.25±0.1mm
使用寿命 3万次 3万次
使用温度领域 –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 3000PCS/盘 3000PCS/盘
2000PCS/袋 2000PCS/袋
包装箱容量

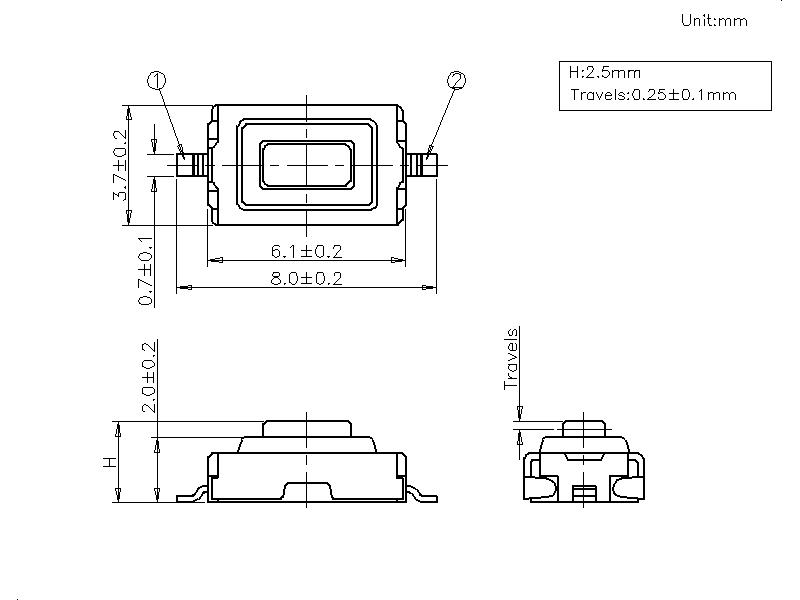

产品图：

瓦力游戏| 首页 -瓦力出品,必属精品

焊接图：

瓦力游戏| 首页 -瓦力出品,必属精品



电路图：

瓦力游戏| 首页 -瓦力出品,必属精品
